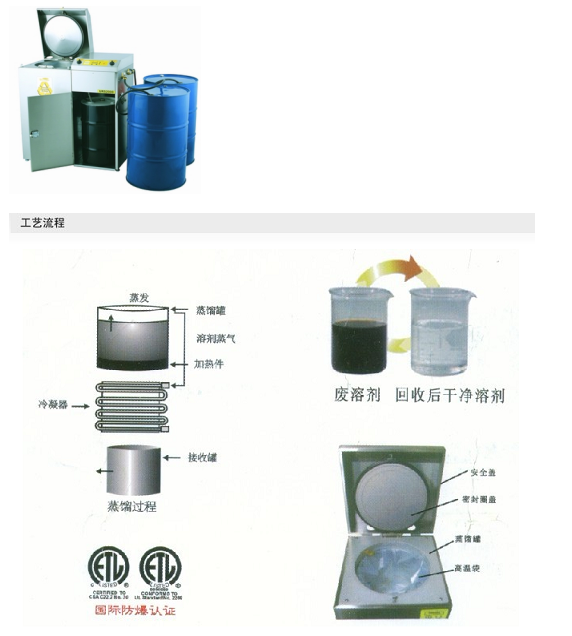

見上圖：
1. 將需要回收的廢舊溶劑通過氣動隔膜泵輸送裝置注入溶劑回收機的不銹鋼蒸餾罐中；
2. 溶劑回收機啟動后，加熱系統將有機溶劑加熱至沸點后溶劑開始汽化，汽化后的蒸汽從雜質(油污、切屑、粉末、油漆、樹脂等難揮發物質)中分離出來，溶劑蒸汽從蒸餾罐內上端的蒸氣出口進入溶劑回收機冷凝器系統；
3. 溶劑蒸汽經充分冷凝后成為液體從冷凝器末端的出料口流出，到干凈溶劑接收桶內，直至蒸餾完畢；
4. 每一次回收作業結束后（溶劑回收機關機冷卻），僅剩下殘?jiān)蜆O少量溶劑留在蒸餾罐底部，粘度不高的可流動殘?jiān)?，可通過蒸餾罐底部的排渣口排出；也可以在蒸餾罐內安裝耐高溫、耐腐蝕塑膠專用袋，回收作業結束后，打開安全蓋直接取出膠袋，更方便地將殘?jiān)謇淼簟?/span>
